特点：

　1、紧凑的双活塞齿条式结构，啮合精确，效率高，输出扭矩恒定。

　2、铝制缸体、活塞及端盖，与同规格结构的执行器相比重量最轻。

　3、缸体为挤压铝合金，经硬质阳极氧化处理，内表面质地坚硬，强度，硬度高。采用低摩擦材料制成的滑动轴承，避免了金属间的相互直接接触，摩擦系数低，转动灵活，使用寿命长。

　4、气动执行器与阀门连接符合ISO5211标准

　5、气源孔符合NAMUR标准。

　6、气动执行器底部轴装配孔（符合ISO5211标准）成双四方形，便于带方杆的阀线性或45°转角安装。

　7、输出轴的顶部和顶部的孔符合NAMUR标准。

　8、两端的调整螺钉可调整阀门的开启角度。

　9、相同规格的有双作用式、单作用式（弹簧复位）。

　10、可根据阀门需要选择方向，顺时针或逆时针旋转。

　11、根据用户需要安装电磁阀、定位器（开度指示）、回信器、各种限位开关及手动操作装置。

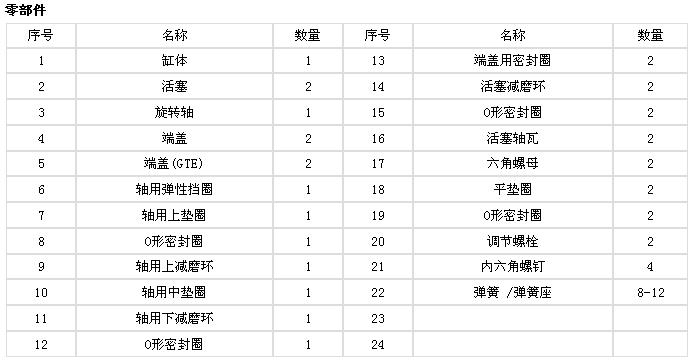

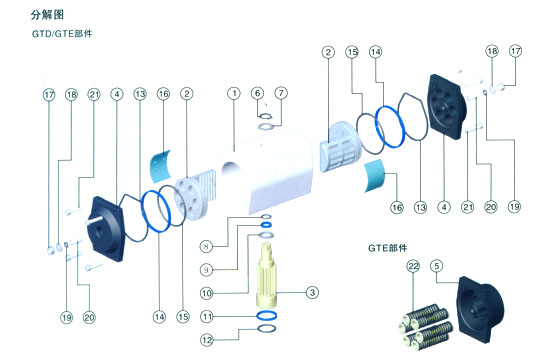

零部件

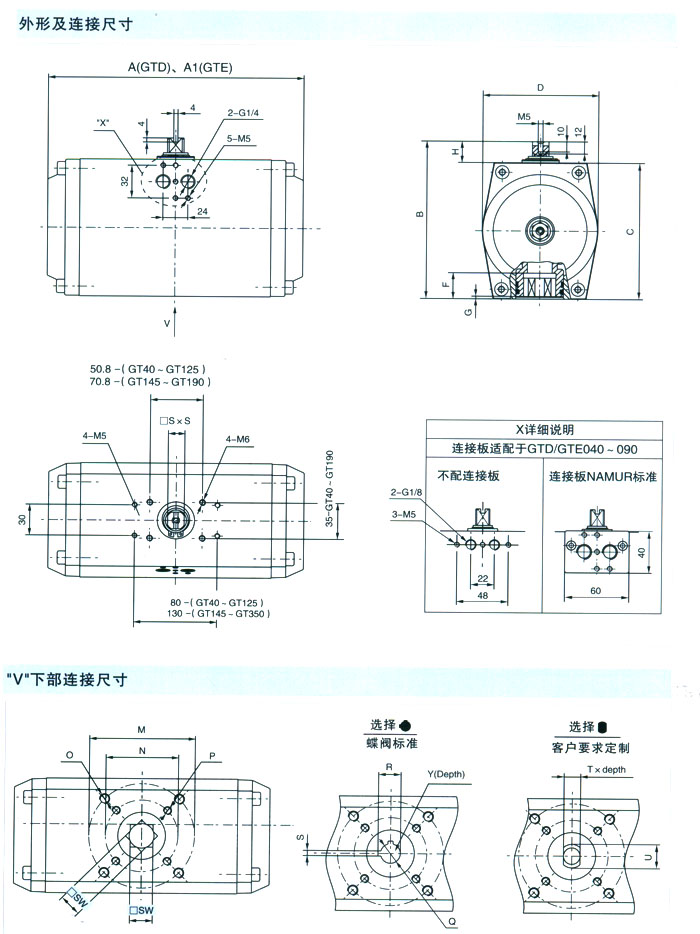

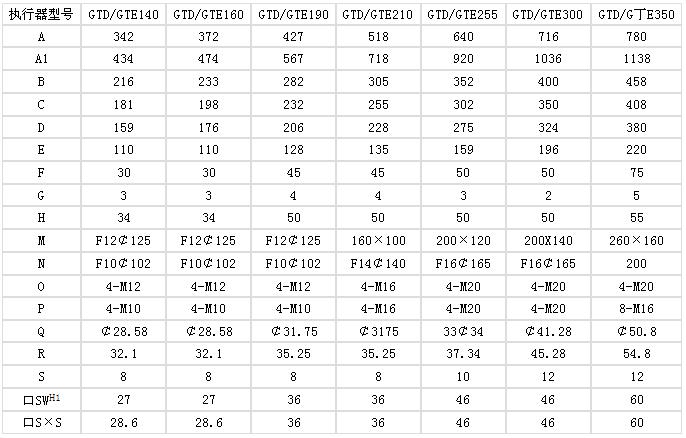

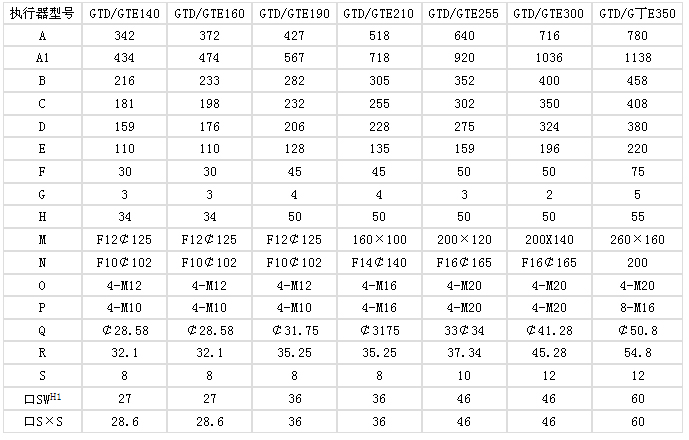

外形及连接尺寸

执行器及附件的功能和用途

双动式气动执行器：对阀门开启和关闭的两位式控制。 /弹簧复位式：在电路气路切断或故障，阀门自动开启或关闭。/单电控电磁阀：供电时阀门打开或关闭．断电时阀门关闭或打开[可提供防爆型]。/双电控电磁阀：一个线圈得电时阀门打开。另一个线圈得电时阀门关闭-有记忆功能(可提供防爆型)。/限位开关回讯器：远距离传送阀门的开关位置的信号(可提供防爆型)。/电气定位器：根据电流信号(标准4～20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。气动定位器：根据气压信号(标O．02～O．1Mpa)的大小对阀门的介质流量调节控制。/电气转换器：将电流信号转换成气压信号。与气动定位器配套使用(可提供防爆型)。/气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运

动部件润滑作用。 /手动操作机构：自动控制在不正常情况下可以手动操作。

气动阀门是复杂的自动化控制仪表，由多种气动元件组成。用户根据控制需要。详细选择下列附件。并在技术合同上注明。 1、气动执行器：①双作用式、②单作用式、⑧型号规格、⑧动作时间。/2、电磁阀：①单控电磁阀、①双控电磁阀、②使用电压、③防爆型。/3、信号反馈：①机械式开关、②接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。4、定位器：①电气定位器、②气动定位器、⑧电流信号、⑧气压信号、⑤电气转换器、⑥防爆型。/5、气源处理三联件：①过滤减压阀、②油雾器。/6、手动操作机构。/7、特殊接口尺寸。/8、特殊定制。

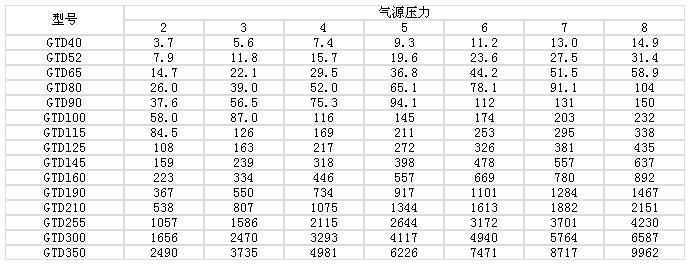

GTD双作用式输出扭矩表              单位：N．m

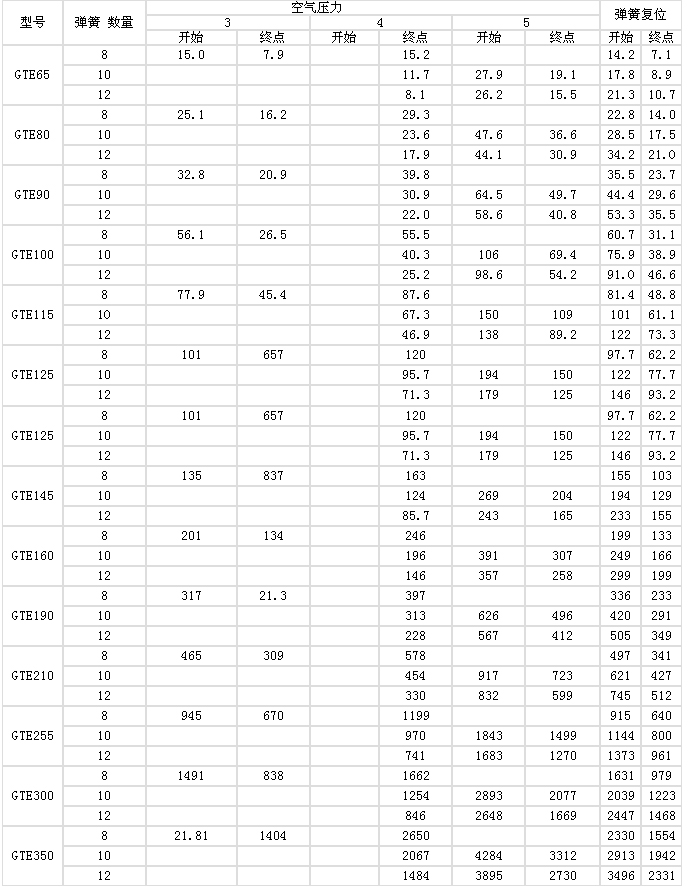

GTE单作用式输出扭矩表             单位：N．m
