产品概述 气动内螺纹球阀分为整体式、两段式及三段式。阀体铸造采用德国引进的先进工艺，结构合理、造型美观。配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动内螺纹球阀阀座采用弹性密封结构，启闭轻松，密封可靠。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。气动内螺纹球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，气动内螺纹球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质本球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节流量之用。 主要技术参数 阀体 阀体形式 | 内螺纹精铸阀体 | 公称通径 | DN6～100mm | 公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K | 连接形式 | 管螺纹(G)、锥螺纹(NPT) | 阀盖形式 | 一体式 | 压盖型式 | 压帽拧紧式 | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内件 执行机构 执行器型号 | GT、AT、AW系列单双作用气动执行器 | 供气压力 | 0.4～0.7MPa | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" | 环境温度 | -20～+90℃ | 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
主要阀体结构图 主要零件材料 1 | 左阀体 | WCB、CF8、CF8M、CF3M | 2 | 阀座 | PEFE、PPL、304、316 | 3 | 球体 | WCB、CF8、CF8M、CF3M | 4 | 密封圈 | PTFE/金属石墨缠绕垫片 | 5 | 右阀体(中阀体) | WCB、CF8、CF8M、CF3M | 6 | 阀杆 | 2Cr13304、316、316L | 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
主要性能指标 公称通径DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 允许压差(MPa) | ≤ 公称压力 | 动作范围 | 0～90° | 泄露量Q | 软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 | 基本误差 | 带定位器：小于全行程的±2% | 回差 | 带定位器：小于全行程的2% |
主要性能参数 试验压力(Mpa) | 公称压力(Mpa) | 压力级(class) | JIS(K) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 | 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 | 气密试验 | 0.5～0.7 |
主要外形及连接尺寸

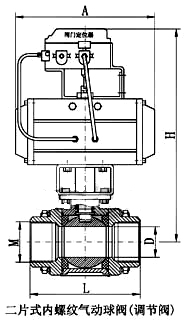

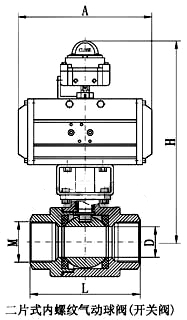

公称通径 | 内螺纹连接 | mm | inch | D | L | H | G | A | 10 | 3/8 | 10 | 60 | 157 | 3/8″ | 140 | 15 | 1/2 | 15 | 75 | 168 | 1/2″ | 140 | 20 | 3/4 | 20 | 80 | 170 | 3/4″ | 140 | 25 | 1 | 25 | 90 | 180 | 1″ | 140 | 32 | 11/4 | 32 | 110 | 185 | 11/4″ | 164 | 40 | 11/2 | 38 | 125 | 200 | 11/2″ | 164 | 50 | 2 | 50 | 144 | 210 | 2″ | 190 | 65 | 21/2 | 64 | 186 | 230 | 21/2″ | 210 | 80 | 3 | 78 | 206 | 250 | 3″ | 247 | 100 | 4 | 98 | 240 | 270 | 4″ | 247 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
|
