气动高真空蝶阀
|
您当前所在位置：首页 >> 产品中心 >>
蝶阀系列 |
 |
|
GID型系列气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，是目前一种新型的气动执行器控制的气动蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。 适用的工作介质为空气及非腐蚀性气体。 主要技术性能 适用范围(Pa) | 105～1.3x10-5 | 阀门漏率(Pa.L/S) | ≤1.3x10-6 | 介质温度（℃） | -25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) | 气源压力（MPa） | 0.4～0.6 | 法兰标准 | JB919 | 安装位置 | 任意 | 控制电路 | 标准出厂：AC220V/50Hz开关型
特殊指定：AC110V；DC24V；DC12V等 | 信号反馈 | 标准出厂：带无源触点型
特殊指定：4～20mA DC调节型 | 气缸可选 | 标准出厂：双作用式
特殊指定：单作用式（有弹簧返回）
可选常开或常闭 |

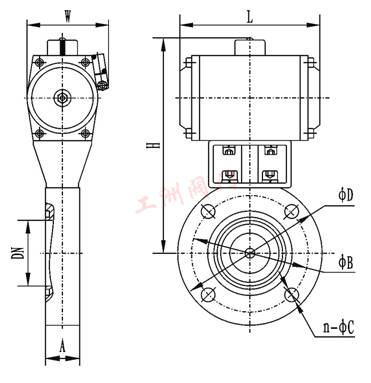

连接及外形尺寸
Model
型号 | DN | D | B | D1 | A | H | W | L | n-φc | GID-40 | 40 | 85 | 70 | 44 | 22 | 162 | 90 | 104 | 4-φ7 | GID-50 | 50 | 110 | 90 | 55 | 22 | 175 | 90 | 104 | 4-φ7 | GID-65 | 65 | 125 | 105 | 70 | 26 | 198 | 102 | 140 | 4-φ9 | GID-80 | 80 | 145 | 125 | 85 | 30 | 208 | 102 | 140 | 4-φ9 | GID-100 | 100 | 170 | 145 | 105 | 30 | 220 | 102 | 140 | 4-φ12 | GID-150 | 150 | 220 | 195 | 156 | 35 | 272 | 115 | 164 | 8-φ12 | GID-200 | 200 | 275 | 250 | 208 | 40 | 330 | 205 | 190 | 8-φ12 | GID-250 | 250 | 330 | 300 | 258 | 45 | 335 | 205 | 190 | 8-φ14 | GID-300 | 300 | 380 | 350 | 308 | 55 | 426 | 152 | 247 | 8-φ14 | GID-400 | 400 | 500 | 465 | 410 | 60 | 520 | 180 | 308 | 8-φ18 | GID-500 | 500 | 600 | 565 | 510 | 80 | 643 | 220 | 378 | 12-φ18 | GID-600 | 600 | 710 | 670 | 610 | 100 | 760 | 270 | 524 | 12-φ21 | GID-800 | 800 | 920 | 815 | 815 | 130 | 962 | 320 | 648 | 20-φ21 | GID-1200 | 1200 | 1440 | 1280 | 1280 | 150 | 1360 | 385 | 1480 | 36-φ19 |
|
|
|
|
