产品概述 电动塑料蝶阀(亦称电动PVC蝶阀)采用一体式电动执行器于塑料蝶阀组成。输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动塑料蝶阀(电动PVC蝶阀)重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
主要特点
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、耐腐蚀性强，应用范围广。
4、材质卫生无毒。
5、耐磨损、容易拆卸，维护简单易行。 主要技术参数 阀体 阀体形式 | 直通式阀体 | 公称通径 | DN50～300mm | 公称压力 | PN1.0、1.6MPa | 连接形式 | 法兰式 \ 对夹式 | 密封材质 | FPM、EPDM、NBR | 适用温度 | 0～+60℃ | 阀体材质 | UPVC、CPVC、PP | 阀芯材质 | UPVC、CPVC、PP、PTFE | 适用介质 | PVC兼容的食品工业化学溶剂 |
阀内件 执行机构 执行器型号 | WT系列、Q系列 | 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮 | 环境温度：-25～+70℃、环境湿度：≤95% |
主要性能规范 公称通径DN | 50～300(mm) | 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 密封试验 | 0.66 | 1.1 | 1.76 | 气密封试验 | 0.6 | 0.6 | 0.6 |

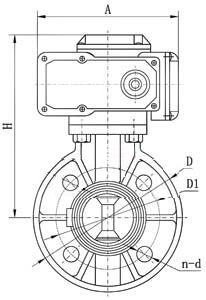

主要外形及连接尺寸
通径(mm) | 英寸″ | 尺寸(mm) | 长度 | D | D1-ANSI | D1-JIS | D1-DIN | H | N-d-ANSI | N-d-JSI | N-d-DIN | 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 103 | 4-19 | 4-19 | 4-18 | 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 113 | 4-19 | 4-19 | 4-18 | 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 115 | 4-19 | 4-19 | 4-18 | 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 135 | 8-19 | 8-19 | 8-18 | 125 | 5 | 66 | 130 | 216 | 210 | 210 | 165 | 8-22 | 8-23 | 8-18 | 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 177 | 8-22 | 8-23 | 8-23 | 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 210 | 8-22 | 8-23 | 8-23 | 250 | 10 | 110 | 255 | 362 | 355 | 350 | 240 | 12-25 | 12-25 | 12-23 | 300 | 12 | 129 | 311 | 432 | 400 | 400 | 297 | 12-25 | 12-25 | 12-23 |
注：以上表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
|
