产品概述 电动软密封蝶阀的主要优点：结构简单，体积小重量轻，造价低，安装在高空暗道，也可调节流量介质。流体阻力较小，中大口径的电动软密封蝶阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，电动软密封蝶阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，无论在任何情况下均具有优良的密封性能(最高可达零泄露)。电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。 主要特点 1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。 主要技术参数 阀体 阀体形式 | 直通铸造阀 | 公称通径 | DN20～1800mm | 公称压力 | PN0.6 、1.0、1.6 MPa | 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | 连接形式 | 法兰式 | 阀盖形式 | 整体式 | 压盖型式 | 压板压紧式 | 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
阀内件 执行机构 执行器型号 | WT、DZW、HQ、381R | 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄 | 环境温度：-25～+70℃、环境湿度：≤95% |

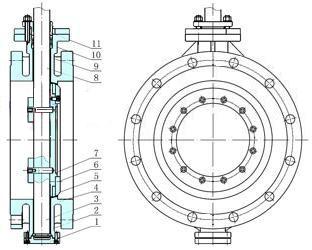

注：如需详细执行器参数，请进入电动执行器页面进行查阅。 电动开关蝶阀 主要内部结构图
电动开关蝶阀 主要零件材料
1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | 注：在环境较苛刻场合亦可根据客户现场要求特定材质。 | 2 | 下轴套 | 铜合金、304、316 | 3 | 下阀轴 | 2Cr13、304、316、316L | 4 | 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M | 5 | 密封圈 | NBR丁晴橡胶、PTFE、尼龙 | 6 | 压板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 7 | 蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 8 | 上阀轴 | 2Cr13、304、316、316L | 9 | 上轴套 | 铜合金、304、316 | 10 | 填料 | 聚四氟乙烯/柔性石墨 | 11 | 填料压套 | HT200、WCB、CF3、CF3M、CF8、CF8M |
电动开关蝶阀 主要性能参数 公称通径DN(mm) | 50-1800 | 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 密封试验 | 0.66 | 1.1 | 1.76 | 低压气密试验 | 0.6 | 0.6 | 0.6 | 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 |

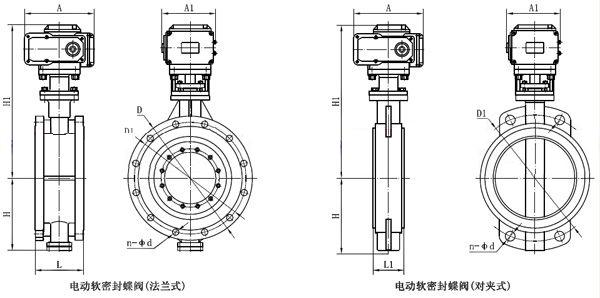

电动开关蝶阀 主要外形及连接尺寸
公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 | 292 | 318 | 330 | 410 | H | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 | n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 | H1 | 根据所配执行机构而定 | A | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 | D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
|
