对夹式衬胶蝶阀是根据国内烟气脱硫系统需求而设计的专用产品。为适应石灰石浆液和石膏浆液的腐蚀，阀板和阀杆采用了特殊的而腐蚀合金，阀座采用高耐磨的橡胶，适应液体中大量悬浮颗粒物对阀座的冲蚀。产品具有高耐磨性和高防腐蚀，该产品是针对用户要求而设计，具有针对性可靠性。
1、半轴设计使阀门仅有两部分与流体接触，即阀板和阀座。有效的防止腐蚀，增加了阀门使用寿命，并最大限度的加大了流量。
2、三重轴端密封有效地防止外泄漏。
3、光滑的阀板与阀座紧密配合有效防止内泄漏，并减少阀门扭矩。
4、可更换的阀座支撑圈避免橡胶阀座的膨胀和变形，并且使得阀座的更换更加简单。
5、橡胶阀座直接硫化支撑环上，适合高流速和真空场合使用，并且提高使用寿命。
6、轴套采用自润滑轴承设计，有效地减少磨擦，维护少，使用寿命长。
7、阀座和阀板可选择多种材料，使阀门可以适用多种不同介质。 主要性能规范 适用温度 | 适用介质 | 天然胶≤85℃ | 石膏浆液、石灰石浆液、回收水、工艺水、废水 | 三元乙丙胶（EPDM）≤100℃ |
主要零件材料 名称 | 材 料 | 阀体 | 灰铸铁、球墨铸铁、碳钢 | 蝶板 | 碳钢包覆橡胶、碳钢包覆氟塑料、不锈钢 | 阀座 | 天然像胶、三元乙丙橡胶 | 阀杆 | 中碳、不锈铁、不锈钢 |

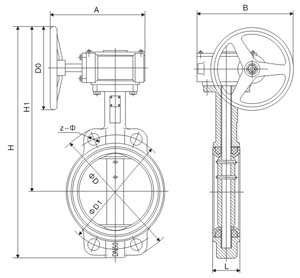

外型及连接尺寸
公称 通径
DN (mm) | 主要外型及连接尺寸（mm） | L | D | D1 | z-Φd | H | H1 | A | B | 40 | 33 | 150 | 110 | 4-18 | 350 | 270 | 193 | 125 | 50 | 43 | 165 | 125 | 4-18 | 360 | 280 | 193 | 125 | 65 | 46 | 185 | 145 | 4-18 | 385 | 295 | 193 | 125 | 80 | 46 | 200 | 160 | 8-18 | 396 | 300 | 193 | 125 | 100 | 52 | 220 | 160 | 8-18 | 430 | 315 | 193 | 125 | 125 | 56 | 250 | 210 | 8-18 | 460 | 335 | 193 | 125 | 150 | 56 | 285 | 240 | 8-22 | 485 | 345 | 193 | 125 | 200 | 60 | 340 | 295 | 8-22 | 630 | 455 | 283 | 165 | 250 | 68 | 395 | 350 | 12-22 | 690 | 484 | 283 | 165 | 300 | 78 | 445 | 400 | 12-22 | 770 | 530 | 334 | 175 | 350 | 78 | 505 | 460 | 16-22 | 830 | 560 | 334 | 175 | 400 | 102 | 565 | 515 | 16-26 | 910 | 595 | 425 | 210 | 450 | 114 | 615 | 565 | 20-26 | 938 | 618 | 425 | 210 | 500 | 127 | 670 | 620 | 20-26 | 993 | 650 | 425 | 210 | 600 | 154 | 780 | 725 | 20-30 | 1131 | 718 | 425 | 210 | 700 | 165 | 895 | 840 | 24-30 | 1476 | 998 | 620 | 320 | 800 | 190 | 1015 | 950 | 24-30 | 1533 | 1008 | 620 | 320 | 900 | 203 | 1115 | 1050 | 28-33 | 1655 | 1070 | 620 | 320 | 1000 | 216 | 1230 | 1160 | 28-36 | 1765 | 1125 | 620 | 400 | 1100 | 230 | 1340 | 1270 | 32-36 | 1880 | 1184 | 620 | 400 | 1200 | 254 | 1455 | 1380 | 32-39 | 1995 | 1240 | 620 | 400 |
|
