衬氟截止阀

您当前所在位置：首页 >> 产品中心 >> 通用阀门

J41Fs衬氟塑料截止阀是指关闭件（阀瓣）由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。

截止阀基本结构:

1、氟塑料衬里J41F46型直通式，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。

设计特点:

1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

3.氟塑料全衬里截止阀可根据所输送介质、客户要求选用内衬里材质，主要有：

聚四氟乙烯（PTFE，简称F4 ）

聚全氟代乙丙烯（FEP，简称F46）

可熔性聚四氟乙烯（PFA）

超高分子量聚乙烯（PE）

性能参数:

　　公称通径：DN15～350mm

　　公称压力：PN1.0～2.5Mpa

　　连接形式：法兰连接

　　驱动装置：手动，蜗轮传动，电动，气动

　　适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质。

主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

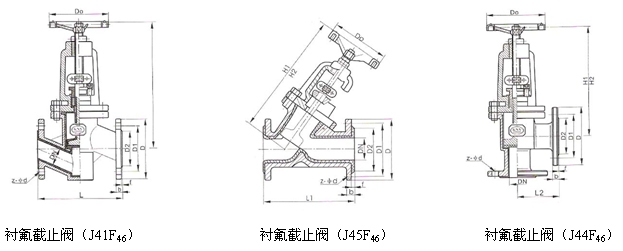

主要外形和连接尺寸

公称通径		主要尺寸									参考值
DN mm	NPS (Inch)	L	L1	L2	D	D1	D2	f	b	z-d	Do	H1	H2
DN mm	NPS (Inch)	PN1.0Mpa
15	1/2	130	130	90	95	65	45	3	15	4-14	120	165	180
20	3/4	150	150	95	105	75	55	3	17	4-14	120	195	215
25	1	160	160	100	115	85	65	3	17	4-14	160	210	235
32	1¹/₄	180	180	105	140	100	75	3	19	4-18	160	215	245
40	1¹/₂	200	200	115	150	110	85	3	19	4-18	180	260	295
50	2	230	230	125	165	125	100	3	21	4-18	200	300	345
65	2¹/₂	290	290	145	185	145	120	3	21	4-18	250	320	380
80	3	310	310	155	200	160	135	3	21	8-18	280	390	465
100	4	350	350	175	220	180	155	3	23	8-18	300	450	540
125	5	400	400	200	250	210	185	4	24	8-18	320	460	570
150	6	480	480	225	285	240	210	4	26	8-23	350	530	665
200	8	600	600	275	340	295	265	4	26	8-23	450	600	790
250	10	730	730	325	395	350	320	4	28	12-23	500	720	940
PN1.6Mpa
15	1/2	130	130	90	95	65	45	3	15	4-14	120	165	180
20	3/4	150	150	95	105	75	55	3	17	4-14	120	195	215
25	1	160	160	100	115	85	65	3	17	4-14	160	210	235
32	1¹/₄	180	180	105	140	100	75	3	19	4-18	160	215	245
40	1¹/₂	200	200	115	150	110	85	3	19	4-18	180	260	295
50	2	230	230	125	165	125	100	3	21	4-18	200	300	345
65	2¹/₂	290	290	145	185	145	120	3	21	4-18	250	320	380
80	3	310	310	155	200	160	135	3	22	8-18	280	390	465
100	4	350	350	175	220	180	155	3	23	8-18	300	450	540
125	5	400	400	200	250	210	185	4	24	8-18	320	460	570
150	6	480	480	225	285	240	210	4	26	8-23	350	530	665
200	8	600	600	275	340	295	265	4	26	12-23	450	600	790
250	10	730	730	325	405	355	320	4	28	12-26	500	720	940

公称通径		主要尺寸									参考值
DN mm	NPS (Inch)	L	L1	L2	D	D1	D2	f	b	z-d	Do	H1	H2
DN mm	NPS (Inch)	PN2.5Mpa
15	1/2	130	130	90	95	65	45	3	15	4-14	120	165	180
20	3/4	150	150	95	105	75	55	3	17	4-14	120	195	215
25	1	160	160	100	115	85	65	3	17	4-14	160	210	235
32	1¹/₄	180	180	105	140	100	75	3	19	4-18	160	215	245
40	1¹/₂	200	200	115	150	110	85	3	19	4-18	180	260	295
50	2	230	230	125	165	125	100	3	21	4-18	200	300	345
65	2¹/₂	290	290	145	185	145	120	3	23	8-18	250	320	380
80	3	310	310	155	200	160	135	3	25	8-18	280	390	465
100	4	350	350	175	235	190	155	3	25	8-22	300	450	540
125	5	400	400	200	270	220	185	4	28	8-26	320	460	570
150	6	480	480	225	300	250	210	4	30	8-26	350	530	665
200	8	600	600	275	360	310	275	4	32	12-26	450	600	790
250	10	730	730	325	425	370	330	4	34	12-30	500	720	940
Class150
15	1/2	130	130	90	89	60.5	35	3	15	4-15	120	165	180
20	3/4	150	150	95	98	70	43	3	15	4-15	120	195	215
25	1	160	160	100	108	79.5	51	3	15	4-15	160	210	235
32	1¹/₄	180	180	105	117	89	64	3	15	4-15	160	215	245
40	1¹/₂	200	200	115	127	98.5	73	3	16	4-15	180	260	295
50	2	230	230	125	152	120.5	92	3	17	4-19	200	300	345
65	2¹/₂	290	290	145	178	139.5	105	3	19	4-19	250	320	380
80	3	310	310	155	290	152.5	127	3	20	4-19	280	390	465
100	4	350	350	175	229	190.5	157	3	24	8-19	300	450	540
125	5	400	400	200	254	216	186	4	25	8-22	320	460	570
150	6	480	480	225	279	241.5	216	4	28	8-22	350	530	665
200	8	600	600	275	343	298.5	270	4	30	12-22	450	600	790
250	10	730	730	325	406	362	324	4	32	12-25	500	720	940
