J11H/W不锈钢内螺纹截止阀设计与制造标准：
●设计与制造：GB12233
●结构长度：GB12221
●螺纹连接尺寸：GB/T15918.1-93
●检验与实验：GB/T13927
J11H/W不锈钢内螺纹截止阀主要零件的材料说明： 序 号 | 零件名称 | 材质 | 1 | 阀体 | 不锈钢CF8M/CF8 | 2 | 阀瓣 | 不锈钢SS316/304 | 3 | 阀杆 | 不锈钢SS316 | 4 | 阀盖 | 不锈钢CF8M/CF8 | 5 | 密封垫 | 聚四氟乙烯PTFE | 6 | 平垫 | 不锈钢SS304/316 | 7 | 填料 | 聚四氟乙烯PTFE | 8 | 压环 | 不锈钢SS316/304 | 9 | 压盖 | 不锈钢CF8M/CF8 | 10 | 手轮 | ALUMINUM ALLOY | 11 | 铭牌 | ALUMINUM ALLOY | 12 | 螺母 | 不锈钢SS304 |
J11H/W不锈钢内螺纹截止阀主要性能规范： 型号 | 公称压力 | 试验压力（Mpa） | 工作压力PN(Mpa) | 工作温度(℃) | 适用介质 | 壳体 | 密封 | J11W-16 J11W-16K | 1.6 | 2.5 | 1.76 | 1.6 | ≤100 | J11W-16 J11W-16K | J11W-16P | J11W-16P | J11W-16R | ≤350 | J11W-16R | J11W-16Ni | J11W-16Ni |

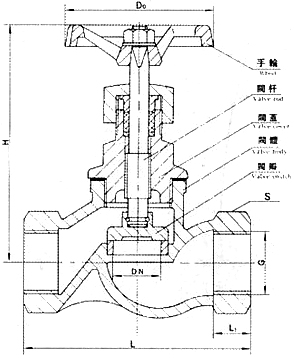

J11H/W不锈钢内螺纹截止阀主要外形尺寸和连接尺寸（mm）：
公称通径DN(mm) | 管螺纹 | 尺 寸 (mm) | L | D1 | S | H | H1 | D0 | 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 | 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 | 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 | 32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 | 40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 | 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 | 65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
|
