国标法兰闸阀
您当前所在位置:首页 >> 产品中心 >> 通用阀门
国标法兰闸阀

产品介绍:

国标闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。,启闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广等优点。

国标铸钢闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

铸钢闸阀操作方式有:手动、齿轮传动、电动、气动等。

应用范围:

国标闸阀适用于公称压力PN1.6~6.4MPa,工作温度-29~600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质,不能作调节和节流。适用介质为:水、油品、蒸气、酸性介质等。

结构特点与优势:

闸阀的结构设计合理,密封可靠,通道流畅,流阻系数小。
闸板、阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
采用楔式弹性闸板或钢性楔式单闸板结构,中大口径设置滚动轴承,开关灵活,启闭轻松。
阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

闸阀的安装与维护应注意以下事项:

手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。

国标闸阀的安装使用

1.安装前须检查阀门内腔和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.闸阀产品必须定期保养,不得随意碰撞及挤压,以免影响密封。

标准规范:

设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

性能规范:

公称压力
PN(MPa)

试验压力(MPa)

适用温度(℃)

适用介质

强度试验

密封试验

WCB

Cr5Mo

1Cr18Ni9Ti

1.6

2.4

1.8

≤425

≤540

≤600

水、油品、蒸气、酸性介质

2.5

3.8

2.8

4.0

6.0

4.4

6.4

9.6

7.1

零件材料与工况:

零件名称

材料牌号

阀体

WCB

ZGCr5Mo

CF8

CF8M
ZG1Cr18Ni9Ti

CF3

CF3

阀盖

WCB

12CrMoV
ZGCr5Mo

304
CF8

316
CF8M

CF3

CF3
316L

支架

WCB

WCB

CF8

CF8M

CF3

CF3

闸板

WCB

ZGCr5Mo

CF8

CF8M

CF3

CF3

阀杆

2Cr13

25Cr2MoV

1Cr18Ni9Ti

阀座

25

304

304

304

304

304

垫片、垫环、密封环

包覆垫片、304、增强柔性石墨

填料

增强柔性石墨

闸杆螺母

ZCuA110Fe3

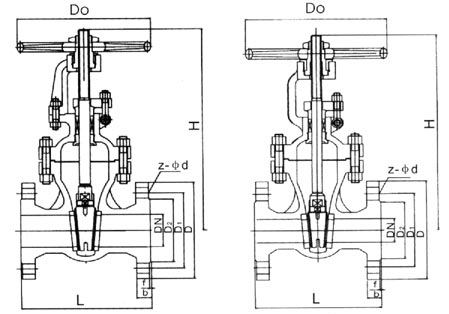

主要尺寸及重量:


公称压力

公称通径DN(mm)

主要外形尺寸及连接尺寸(mm)

重量
(kg)

L

D

D1

D2

b-f

z-фd

H

Do

PN16

15

130

95

65

45

16-2

4-14

170

120

5

20

150

105

75

55

16-2

4-14

190

140

6.5

25

160

115

85

65

16-2

4-14

205

160

9

32

180

135

100

78

18-2

4-18

270

180

12

40

200

145

110

85

18-3

4-18

310

200

26.5

50

250

160

125

100

18-3

4-18

358

240

29

65

265

180

145

120

18-3

4-18

373

240

33

80

280

195

160

135

20-3

8-18

435

280

45

100

300

215

180

155

20-3

8-18

500

300

63

125

325

245

210

185

22-3

8-18

614

320

108

150

350

280

240

210

24-3

8-23

674

360

134

200

400

335

295

265

26-3

12-23

818

400

192

250

450

405

355

320

30-3

12-25

969

450

273

300

500

460

410

375

30-4

12-25

1145

560

379

350

550

520

470

435

34-4

16-25

1280

640

590

400

600

580

525

485

36-4

16-30

1452

640

850

450

650

64

585

545

40-4

20-30

1541

720

907

500

700

705

650

608

44-4

20-34

1676

720

958

600

800

840

770

718

48-5

20-41

1874

800

1112

PN25

15

130

95

65

45

16-2

4-14

170

5.5

20

150

105

75

55

16-2

4-14

190

7

25

160

115

85

65

16-2

4-14

205

11

32

180

135

100

78

18-2

4-18

270

14

40

200

145

110

85

18-3

4-18

310

30

50

250

160

125

100

20-3

4-18

358

34

65

265

180

145

120

22-3

8-18

373

36

80

280

195

160

135

22-3

8-18

435

50

100

300

230

190

160

24-3

8-23

500

69

125

325

270

220

188

28-3

8-25

614

116

150

350

300

250

218

30-3

8-25

674

141

200

400

360

340

278

34-3

12-25

818

192

250

450

425

370

332

36-3

12-30

969

207

300

500

485

430

390

40-4

16-30

1145

400

350

550

550

490

448

44-4

16-34

1280

631

400

600

610

550

505

48-4

16-34

1452

900

450

650

660

600

555

50-4

20-34

1541

1013

500

700

730

660

610

52-4

20-41

1676

1166

600

800

840

770

718

56-5

20-41

1874

1258

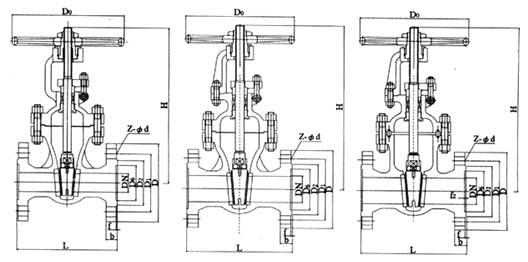

公称压力

公称通径DN(mm)

主要外形尺寸及连接尺寸(mm)

重量
(kg)

L

D

D1

D2

D6

b-f

f2

z-фd

H

Do

PN40

15

130

95

65

45

40

16-2

4

4-145

135

120

6

20

150

105

75

55

51

16-2

4

4-14

190

140

8

25

160

115

85

65

58

16-2

4

4-14

205

160

12

32

180

135

100

78

66

18-2

4

4-14

270

180

15

40

200

145

110

85

76

18-3

4

4-18

310

200

31

50

250

160

125

100

88

20-3

4

4-18

371

250

34

65

280

180

145

120

110

22-3

4

4-18

391

280

39

80

310

195

160

135

121

22-3

4

8-18

455

320

52

100

350

230

190

160

150

24-3

4.5

8-18

551

360

80

125

400

270

220

188

176

28-3

4.5

8-23

628

400

127

150

450

300

250

218

204

30-3

4.5

8-25

708

400

154

200

550

375

320

282

260

38-3

4.5

8-25

885

450

263

250

650

445

385

345

313

42-3

4.5

12-30

906

560

368

300

750

510

450

408

364

46-4

4.5

12-34

1203

640

547

350

850

570

510

465

422

52-4

5

16-34

1341

640

679

400

950

655

585

535

474

18-2

5

16-34

1492

720

953

PN64

15

170

105

75

55

41

20-2

4

4-14

140

100

7

20

190

125

90

68

51

22-2

4

4-18

140

100

9

25

210

135

100

78

58

24-2

4

4-18

215

180

12

32

230

150

110

82

66

24-3

4

4-23

270

180

16

40

240

165

125

95

76

26-3

4

4-23

345

200

32

50

250

175

135

105

88

28-3

4

4-23

470

200

39

65

280

200

160

130

110

30-3

4

8-23

520

250

43

80

310

210

170

140

121

32-3

4.5

8-23

570

300

60

100

350

250

200

168

150

36-3

4.5

8-25

700

300

89

125

400

295

240

202

176

38-3

4.5

8-30

780

350

140

150

450

340

280

240

204

44-34

4.5

8-34

850

350

207

200

550

405

345

300

260

44-34

4.5

12-34

1035

400

325

250

650

470

400

352

313

48-34

4.5

12-41

1050

560

467

300

750

530

460

412

364

54-4

4.5

16-41

1470

640

590
