水封闸阀

您当前所在位置：首页 >> 产品中心 >> 通用阀门

用途
水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。水封闸阀的连接形式有：法兰和焊接两种；驱动形式有：手动和电动两种。

产品特点
1、水封闸阀结构简单、紧凑合理、检修方便、使用寿命长。
2、S/Z型系列水封闸阀采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。

主要性能规范

试验压力	公称压力（MPa）
试验压力	1.0	1.6	2.5	4.O	6.4	1O.0
壳体强度试验	1.5	2.4	3.8	6.O	9.6	15.0
密封试验	1.1	1.8	2.8	4.4	7.0	11.O
上密封试验	1.1	1.8	2.8	4.4	7.0	11.0
气密封试验	0.5～O.7

使用范围

产品类别	适用温度（℃）	适用介质
碳钢型(C)	≤425	水、蒸汽、油品、非腐蚀性气体
合金钢(I)	≤540	水、蒸汽、油品、非腐蚀性气体

主要零件材料

产品类型	零件名称
产品类型	阀体、阀盖、支架	阀杆	闸板、阀瓣、密封面	阀座密封面	阀杆螺母	填料
碳钢型(C)	WCB 25	1Crl3 或2Crl3	Crl3型不锈钢或硬质合金	不锈钢	铝青铜	柔性石墨
合金钢(I)	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	钴基合金	硬质合金	铝青铜	柔性石墨

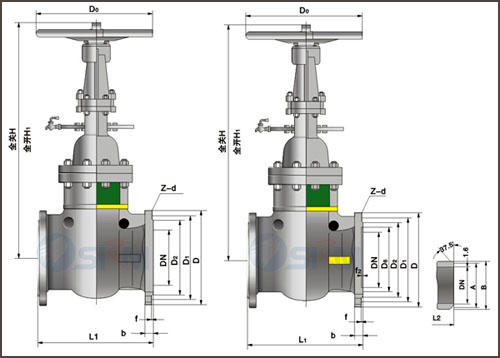

PN1.0MPa 水封闸阀--外形尺寸

公称压力 PN	公称通径 DN	尺寸（mm）														重量（Kg）
公称压力 PN	公称通径 DN	L1	L2	D	D1	D2	B	f	Z-d	DN	A	B	H	H1	D0	RF	Bw
1.0	50	250	216	160	125	100	16	3	4-18	49	57	64	398	458	250	28	24
	65	270	241	180	145	120	18	3	4-18	66	73	82	438	514	250	40	35
	80	280	283	195	160	135	18	3	4-18	78	89	94	456	539	300	55	50
	100	300	305	215	180	155	20	3	8-18	96	108	115	514	614	300	72	65
	125	325	381	245	210	185	22	3	8-18	121	133	144	600	730	350	106	92
	150	350	403	280	240	210	24	3	8-23	146	159	172	680	825	350	146	128
	200	400	419	335	295	265	26	3	8-23	202	219	222	800	1000	400	220	200
	250	450	457	390	350	320	28	3	12-23	254	273	278	840	1080	400	315	280
	300	500	502	440	400	368	28	4	12-23	303	325	330	990	1265	450	395	360
	350	550	572	500	460	428	30	4	16-23	351	377	382	1135	1470	550	530	490
	400	600	610	565	515	482	32	4	16-25	398	426	432	1410	1815	550	690	640
	450	650	660	615	565	532	32	4	20-25	450	480	484	1475	1925	600	870	810
	500	700	711	670	620	585	34	4	20-25	501	530	535	1660	2170	650	1080	1010
	600	800	813	780	725	685	36	5	20-30	601	630	638	1955	2550	700	1350	1260
	700	900	914	895	840	800	40	5	24-30	692	720	738	2160	2865	750	1950	1830
	800	1000	965	1010	950	905	44	5	24-34	792	820	840	2590	3390	800	2500	2320

PN1.6MPa 水封闸阀--外形尺寸

公称压力 PN	公称通径 DN	尺寸（mm）														重量（Kg）
公称压力 PN	公称通径 DN	L1	L2	D	D1	D2	B	f	Z-d	DN	A	B	H	H1	D0	RF	Bw
1.6	50	250	216	160	125	100	16	3	4-18	49	57	64	398	458	250	28	24
	65	270	241	180	145	120	18	3	4-18	66	73	82	438	514	250	40	35
	80	280	283	195	160	135	20	3	8-18	78	89	94	456	539	300	55	50
	100	300	305	215	180	155	20	3	8-18	96	108	115	514	614	300	75	65
	125	325	381	245	210	185	22	3	8-18	121	133	144	600	730	350	110	96
	150	350	403	280	240	210	24	3	8-23	146	159	172	680	825	350	150	133
	200	400	419	335	295	265	26	3	12-23	202	219	222	800	1000	400	223	203
	250	450	457	405	350	320	30	3	12-25	254	273	278	840	1080	450	325	295
	300	500	502	460	400	375	30	4	12-25	303	325	330	990	1280	450	430	395
	350	550	572	520	460	435	34	4	16-25	351	377	382	1135	1470	600	570	510
	400	600	610	580	515	485	36	4	16-30	398	426	432	1410	1815	650	740	665
	450	650	660	640	565	545	40	4	20-30	450	480	484	1475	1925	700	955	860
	500	700	711	705	620	608	44	4	20-34	501	530	535	1660	2170	750	1195	1070
	600	800	813	840	725	718	48	5	20-41	602	630	638	1950	2570	800	1455	1295
	700	900	914	910	840	788	50	5	24-41	692	720	738	2165	2870	850	2110	1830
	800	1000	965	1012	950	898	52	5	24-41	792	820	840	2595	3395	950	2630	2390
