对夹双瓣旋启式止回阀
|
您当前所在位置：首页 >> 产品中心 >>
通用阀门 |
 |
|
阀门型号:H76H、H76W 产品概述： 对夹双瓣旋启式止回阀采用流体型设计，水头损失较小；内部弹簧可加速关闭，达到静音效果；抛光金属面对弹性橡胶密封，密封性能可靠；安装空间小。可安装于水泵出水口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。广泛用于给排水、消防、建筑、暖通、工业系统。 采用标准： 法兰连接尺寸 | 结构长度 | 压力试验 | DIN、ANSI、GB
（适合中国地区） | DIN、ANSI | API 598 |
主要零件材料： 零件名称 | 阀体、阀瓣 | 密封圈 | 材料 | 灰铸铁、球墨铸铁、WCB | 丁腈橡胶 |

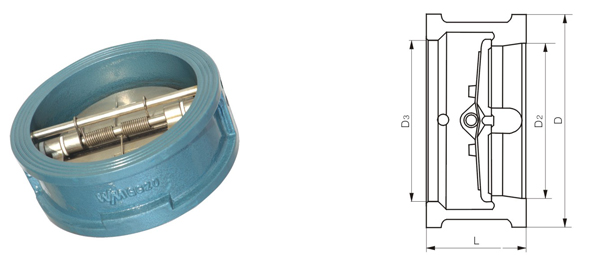

主要外形连接尺寸：
公称压力 NP(mm) | 公称通径 DN(mm) | 尺寸 mm | 重量 (kg) | 配管法兰 ( 供参考 ) | L | D | D3 | D2 | 螺栓孔中心圆直径D1 | 螺栓数量 | 螺栓直径d | 螺栓长度L1 | 1.0/1.6 | 50 | 43 | 125 | 56 | 51 | 2 | 125 | 4 | M16 | 150 | 65 | 46 | 145 | 73 | 65 | 3 | 145 | 4 | M16 | 155 | 80 | 64 | 160 | 88 | 80 | 4 | 160 | 8 | M16 | 160 | 100 | 64 | 180 | 108 | 102 | 6 | 180 | 8 | M16 | 165 | 125 | 70 | 210 | 132 | 127 | 8 | 210 | 8 | M16 | 180 | 150 | 76 | 240 | 160 | 152 | 13 | 240 | 8 | M20 | 205 | 200 | 89 | 295 | 210 | 203 | 24 | 295 | 8 | M20 | 235 | 250 | 114 | 355 | 266 | 254 | 37 | 350 | 12 | M20 | 255 | 300 | 114 | 410 | 310 | 305 | 50 | 400 | 12 | M20 | 290 | 350 | 127 | 475 | 355 | 350 | 76 | 460 | 16 | M20 | 295 | 400 | 140 | 525 | 405 | 400 | 110 | 515 | 16 | M24 | 310 | 450 | 152 | 585 | 455 | 450 | 135 | 565 | 20 | M24 | 325 | 500 | 152 | 650 | 505 | 500 | 158 | 620 | 20 | M24 | 345 | 600 | 178 | 770 | 605 | 600 | 320 | 725 | 20 | M27 | 355 | 700 | 229 | 840 | 700 | 695 | 380 | 840 | 24 | M27 | 440 | 800 | 241 | 950 | 800 | 796 | 560 | 950 | 24 | M30 | 450 | 900 | 241 | 1050 | 903 | 898 | 640 | 1050 | 28 | M30 | 520 | 1000 | 300 | 1170 | 1055 | 1050 | 900 | 1160 | 28 | M33 | 590 | 1200 | 350 | 1390 | 1205 | 1200 | 1400 | 1380 | 32 | M36 | 695 |
|
|
|
|
