国标旋启式止回阀
|
您当前所在位置：首页 >> 产品中心 >>
通用阀门 |
 |
|
阀门型号:H44H、H44W、H44Y 主要用途
旋启式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
二、结构与特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
三、应用规范
设计制造按GB/T 12235-89
结构长度按GB/T 12221-89
法兰尺寸按JB/T 79-94 GB/T 9113-2000
检验标准按GB/T 9092、GB/T 13927-92 四、压力试验 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 | 水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 | 气密封试验 | 0.5-0.7 |
五、主要零件材料及性能 阀体、阀盖、阀板 | 阀杆 | 密封面 | 垫片 | 密封面 | 工作温度℃ | 适用介质 | WCB | WCB | 1Cr13 | 增强柔性石墨
1Cr13/柔性石墨
PTFE
齿轮垫片 | 13Cr
STL
本材料
尼龙 | ≤425 | 水蒸汽油品 | WC6 | WC6 | ≤540 | WC9 | WC9 | ≤570 | ZGCr5Mo | ZGCr5Mo | ≤550 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ≤200 | 硝酸类 | ZG1Cr18Ni12Mo9Ti | ZG1Cr18Ni12Mo9Ti | ZG1Cr18Ni12Mo9Ti | ≤200 | 醋酸类 |

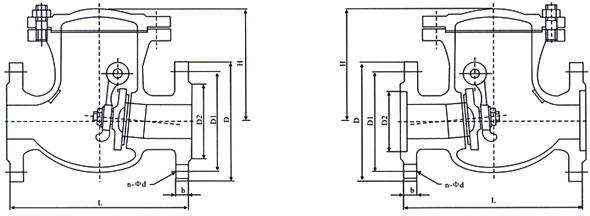

六、国标旋启式止回阀规格主要尺寸和重量
DN | L | D | D1 | D2 | b | n-Φd | H | 重量 | 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 160 | 16 | 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 175 | 20 | 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 185 | 29 | 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 220 | 32 | 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 248 | 65 | 150 | 4890 | 280 | 240 | 210 | 24 | 8-23 | 276 | 98 | 200 | 495 | 335 | 295 | 265 | 26 | 12-23 | 350 | 160 | 250 | 622 | 405 | 355 | 320 | 30 | 12-25 | 410 | 255 | 300 | 698 | 460 | 410 | 375 | 30 | 12-25 | 430 | 295 | 400 | 914 | 580 | 525 | 485 | 36 | 16-30 | 560 | 388 | H44H H44W H44Y 25 25P 25R 凸面法兰RF | 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 | 21 | 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 | 28 | 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 | 37 | 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 | 56 | 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 | 92 | 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 270 | 129 | 200 | 533 | 360 | 310 | 278 | 34 | 12-25 | 350 | 210 | 250 | 622 | 425 | 370 | 332 | 36 | 12-30 | 410 | 295 | 300 | 711 | 485 | 430 | 390 | 40 | 16-30 | 430 | 368 | 400 | 864 | 610 | 550 | 505 | 48 | 16-34 | 560 | 460 | DN | L | D | D1 | D2 | b | n-Φd | H | 重量 | 50 | 230 | 160 | 125 | 88 | 20 | 4-18 | 160 | 25 | 65 | 290 | 180 | 145 | 110 | 22 | 8-18 | 175 | 30 | 80 | 310 | 195 | 160 | 121 | 22 | 8-18 | 185 | 38 | 100 | 350 | 230 | 190 | 150 | 24 | 8-23 | 220 | 57 | 125 | 400 | 270 | 220 | 176 | 28 | 8-25 | 248 | 90 | 150 | 480 | 300 | 250 | 204 | 30 | 8-25 | 270 | 150 | 200 | 533 | 375 | 320 | 260 | 38 | 12-30 | 350 | 220 | 250 | 622 | 445 | 385 | 313 | 42 | 12-34 | 410 | 360 | 300 | 711 | 510 | 450 | 364 | 46 | 16-34 | 430 | 4470 | 350 | 838 | 570 | 510 | 422 | 52 | 16-34 | 518 | 550 | 400 | 864 | 655 | 585 | 474 | 58 | 16-41 | 560 | 580 | H44H H44W H44Y 64 64P 64R 64I凹凸法兰MFM | 50 | 300 | 175 | 135 | 88 | 26 | 4-23 | 177 | 30 | 65 | 340 | 200 | 160 | 110 | 28 | 8-23 | 197 | 40 | 80 | 380 | 210 | 170 | 121 | 30 | 8-23 | 212 | 50 | 100 | 430 | 250 | 200 | 150 | 32 | 8-25 | 248 | 80 | 125 | 500 | 295 | 240 | 176 | 36 | 8-30 | 296 | 120 | 150 | 550 | 340 | 280 | 204 | 38 | 8-34 | 330 | 180 | 200 | 650 | 405 | 345 | 260 | 44 | 12-34 | 385 | 250 | 250 | 775 | 470 | 400 | 313 | 48 | 12-41 | 445 | 380 | 300 | 900 | 530 | 460 | 364 | 54 | 16-41 | 474 | 510 | 350 | 1025 | 595 | 525 | 422 | 60 | 16-41 | 514 | 690 | 400 | 1150 | 670 | 585 | 474 | 66 | 16-48 | 616 | 1010 | H44H H44W H44Y 100 100P 100R 100I凹凸法兰MFM | 50 | 300 | 195 | 145 | 88 | 28 | 4-25 | 210 | 31 | 65 | 340 | 220 | 170 | 110 | 32 | 8-25 | 227 | 41 | 80 | 380 | 230 | 180 | 121 | 34 | 8-25 | 235 | 52 | 100 | 430 | 265 | 210 | 150 | 38 | 8-30 | 274 | 83 | 125 | 500 | 310 | 250 | 176 | 42 | 8-34 | 307 | 125 | 150 | 550 | 350 | 290 | 204 | 46 | 12-34 | 347 | 195 | 200 | 650 | 430 | 360 | 260 | 54 | 12-41 | 402 | 230 | 250 | 775 | 500 | 430 | 131 | 60 | 12-41 | 432 | 450 | 300 | 900 | 585 | 500 | 364 | 70 | 16-48 | 484 | 740 |
|
|
|
|
