微阻缓闭蝶式止回阀
您当前所在位置:首页 >> 产品中心 >> 通用阀门
微阻缓闭蝶式止回阀

阀门型号:HH46X、HDH48X、HH49X

结构特点及用途
    本公司生产的HH46X、HDH48X、HH49X微阻缓闭蝶式止回阀系列产品可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流叉能有效地限制破坏性水锤保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长油压、缓闭不受介质影响+有较好节能效果等特点。
主要零件材料

零件名称

阀体

阀瓣

阀杆、油
缸、活塞

弹 簧

 座

材 料

铸铁、铸钢

碳钢

不锈钢

不锈钢

丁腈橡胶

主要技术参数

型号

公称
压力
PN(MPa)

强度试验压力

密封
压力
(MPa)

适用
温度
(℃)

适用
介质

缓闭
时间

HH46X
HDH48X
HH49X

1.0

1.5

1.1

≤80

清水
污水
海水

≤60秒

1.6

2.4

1.76

2.5

3.75

2.75

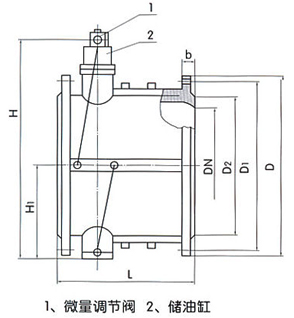

主要外形尺寸法兰连接尺寸(按JB/T79 94标准)


公称压力

公称通径

尺 寸fmm)

L

H

H1





1.0
1.6
2.5

40

140

200

88

50

150

215

98

65

170

225

108

80

180

235

118

100

190

280

130

125

200

290

148

150

210

310

172

200

230

350

210

250

250

415

240

300

270

450

264



公称压力

公称通径

尺 寸(mm)

L

H

H1





1.0
1.6
2.5

350

290

480

297

400

310

550

324

450

330

585

351

500

350

640

379

600

390

720

434

700

430

780

491

800

470

840

549

900

510

990

600

1000

550

1050

655

1200

630

1210

770
